管易PDT（Pipe Design Tools以下简称PDT）是一款在AutoCAD软件平台上开发运行的软件，适用于化工、石油、制药等流程工业工厂的二维管道图纸的设计、绘图和管理工作。具有敏捷性和轻量性等特点，在敏捷设计项目中尤为需要。

     该软件操作简洁，极易使用，并且包含了全面的国家、行业标准尺寸数据库，能够高效地帮助工程师完成工业管道的设计工作。

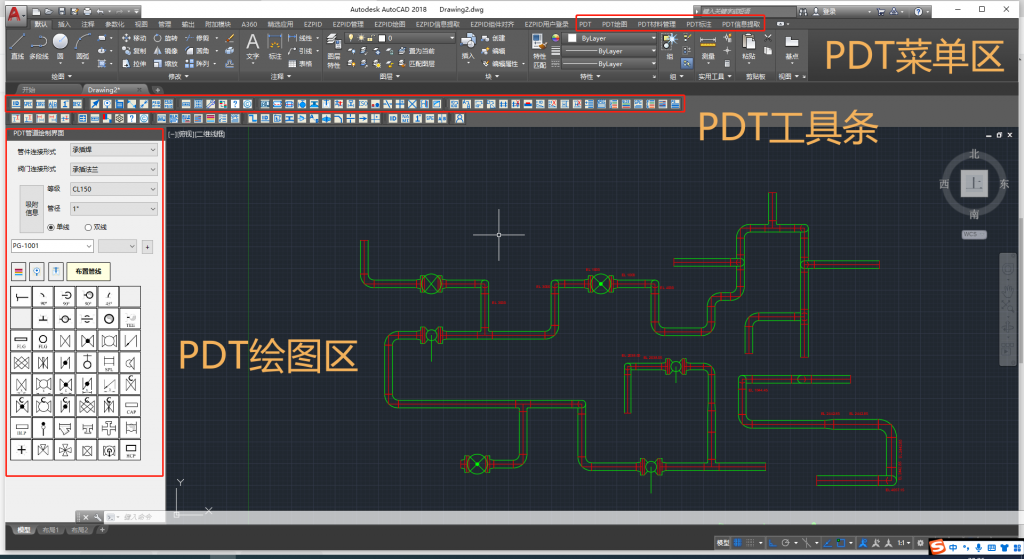

管易PDT软件操作界面

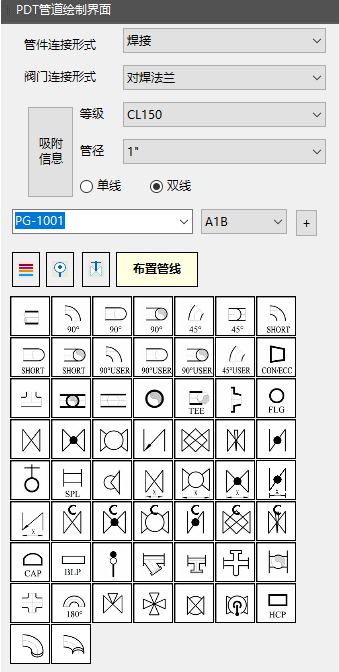

    管道绘制界面作为PDT软件的核心功能，包含了管道绘制过程中所需的各种功能组件。

界面自上而下，分别为

1．管道连接形式-设置管道与管道间的连接方式。

2．阀门连接形式-设置管道与阀门等管道连接件间的连接方式。

3．等级-压力等级。

4 . 管径-公称直径。

5 . 【开始布置管线】按钮。开始连续管道绘制功能。

6 . 组件按钮群。

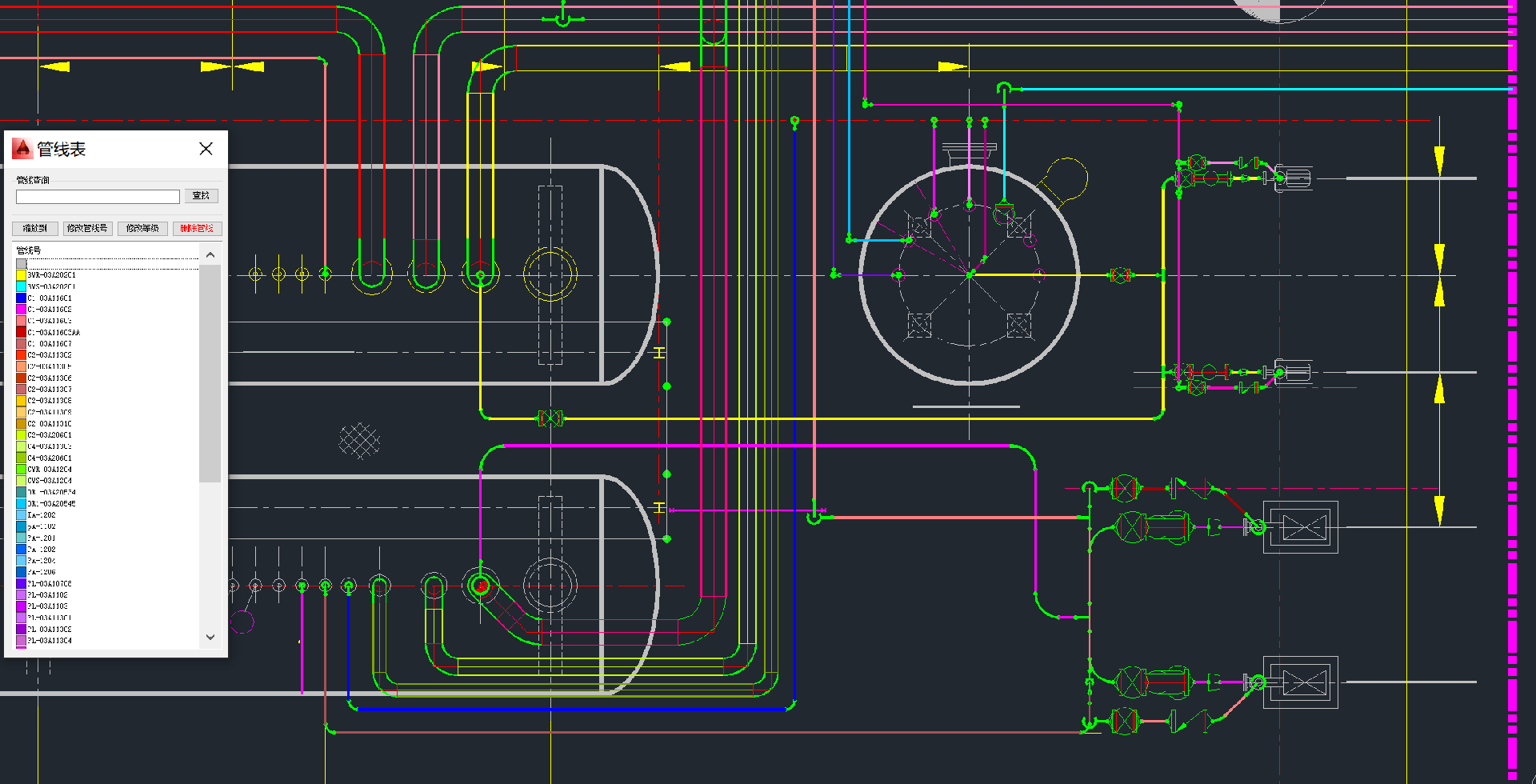

    PDT实现了对管线号、尺寸、等级、标高等管线关键信息的着色查询，为工程师提供图纸的全局速览。

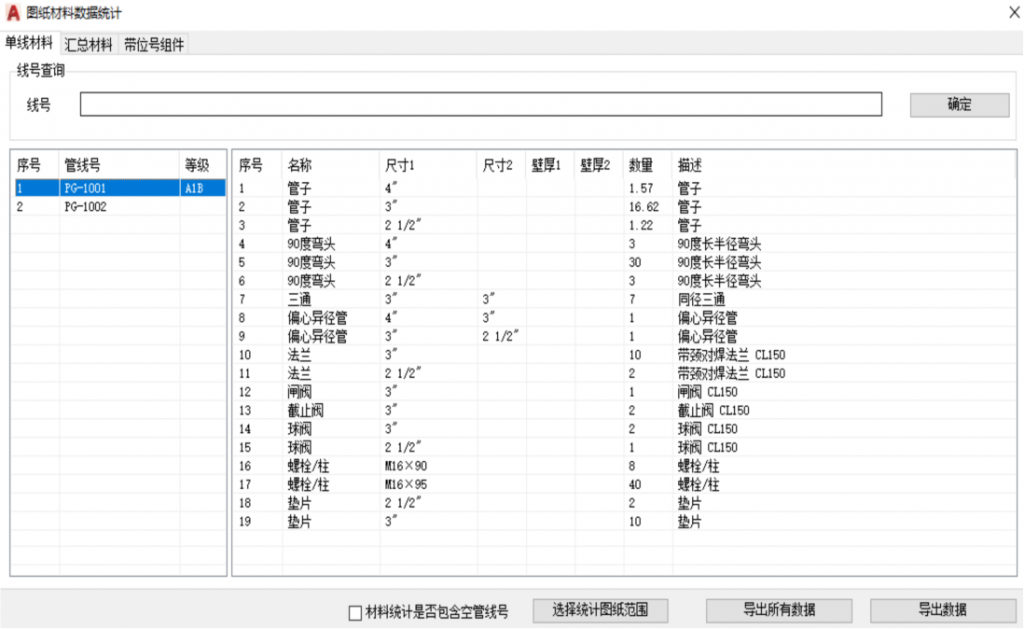

    材料统计数据包含单线材料，汇总材料，带位号组件三种形式，在单线材料表中，可以通过点选管线号，显示单管线的材料清单，汇总材料会显示图形中所有已编管线号的材料汇总清单。带位号组件表用于显示所有带位号组件的统计清单。

    PDT可以分别将以上清单导出为EXCEL 文件。文件输出样式模板可以定制。

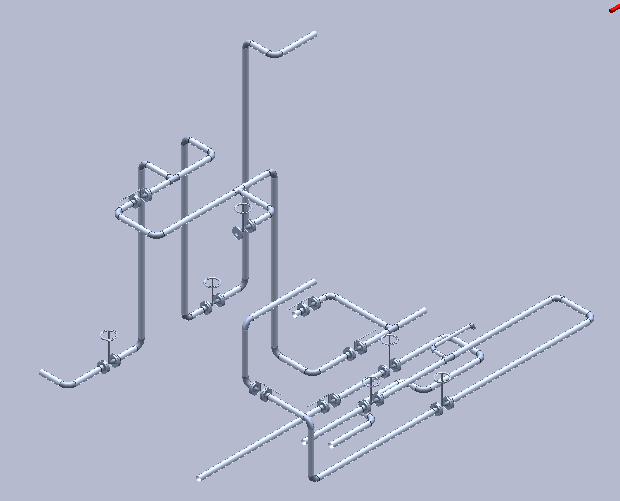

    PDT可以生成用于生成三维模型的管道数据，其中包含管道的所有属性数据，借助PDT三维软件套件，可以实现管道模型一键生成。

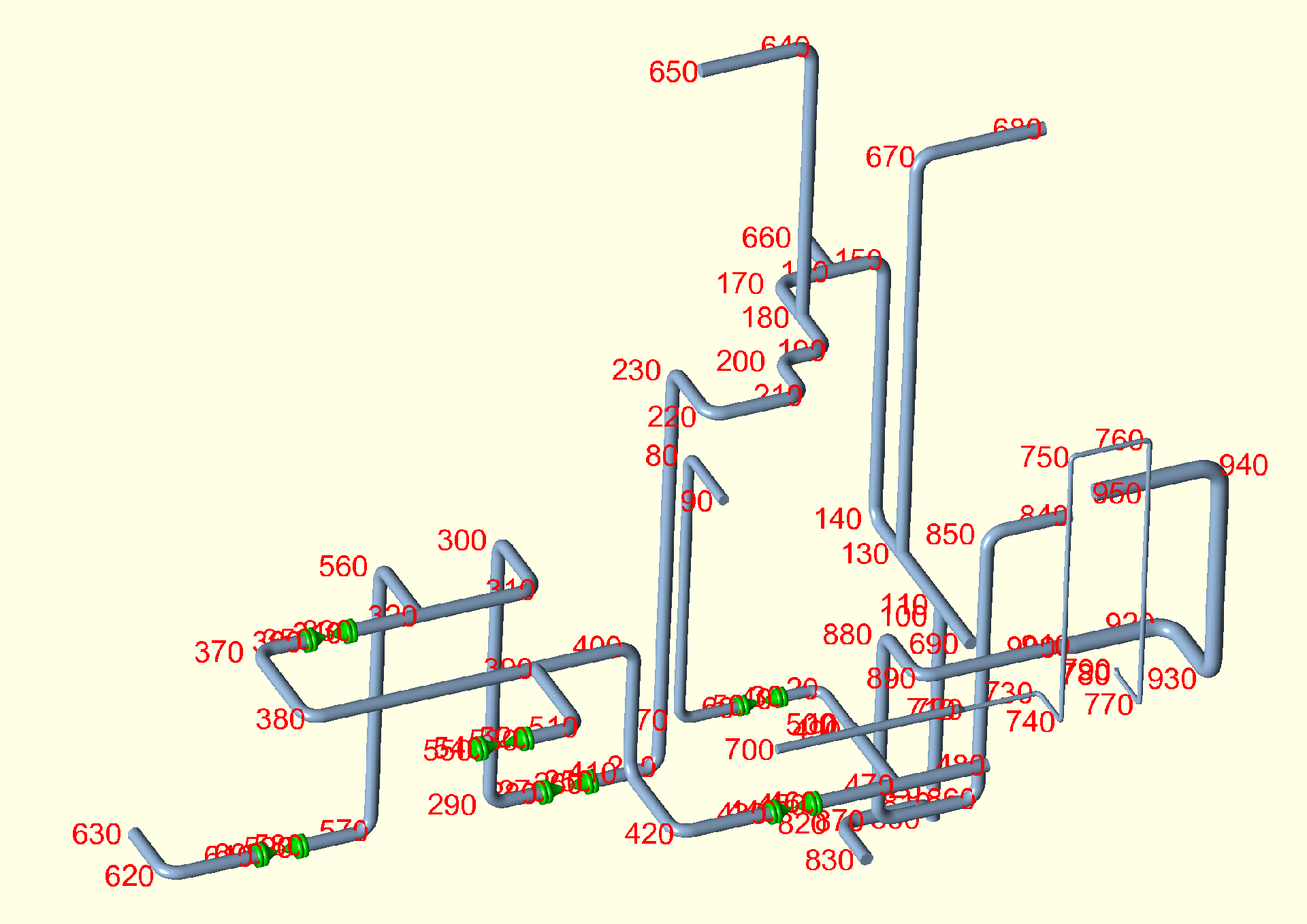

PDT可以生成.C2、.PCF、.DAT 等应力模型文件，用于CeasarII/AutoPIPE软件直接导入生成应力模型。
